產業園區能耗監測物聯網解決方案，打造綠色低碳園區

時間：2024-08-16 15:09:17

項目背景

園區是位于東南沿海城市的某產業生態園，園區布局了新能源汽車電機、伺服電機、節能電機、綠色環保電機、現代農業電機五大產業，形成以稀土永磁材料為基礎，稀土永磁電機為核心的產業生態集群。

園區用能系統復雜，能源消耗量巨大，目前，產業園內現有10棟產業樓，每棟樓配有1個配電房跟2個電梯井，每棟樓有50臺電表左右。因地理面積過大，人工抄表匯總極為不便。為了提高抄表效率，減少人工成本，需要實現分布式電表的能耗數據自動采集，并實現遠程監控與數據分析。

需求分析

人工抄表困難

因產業園場地面積大、電表數量較多且分布較遠，導致人工抄表的工作量大、成本高、效率也差。因此，需要實現多個電表的自動抄表并遠傳到監控平臺，替代人工以縮減成本。

運營管理缺位

設備數量多但缺乏集中監控管理的信息化系統，管理混亂，導致出現故障往往無法及時發現并進行維護，相關工作無法準確開展，因此，需要建立設備異常自動告警并建立電子檔案。

數據分析不足

隨著園區入駐企業的數量越來越多，無法對能耗成本進行核算、無法精準有效節能，便意味著園區需要承受不必要的支出。因此，需要建立實時準確的能耗數據分析體系，方便能源管理與節能優化。

解決方案

針對項目現場與需求，物通博聯提供一套產業園能耗監測物聯網解決方案，通過物通博聯·工業智能網關WG583與電表RS485串口通信連接，采集能耗數據并通過MQTT協議Json格式傳輸?shù)皆品?wù)器中，在客戶云平臺中實現能耗遠程監測、自動預警、成本核算、數據分析等功能，減輕巡檢工人的勞動強度，降低人工成本，同時也能為減少能源浪費、提高能源利用效率提供可靠數據支持。

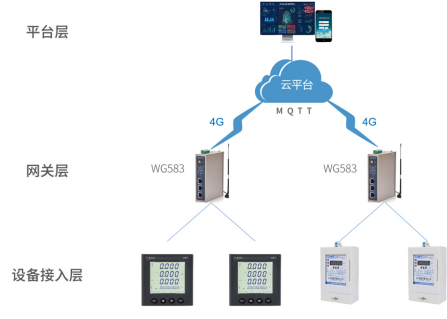

拓?fù)鋱D

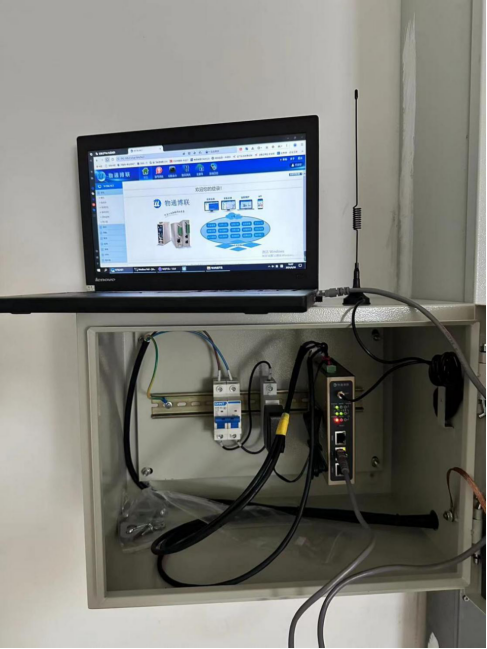

實施現場

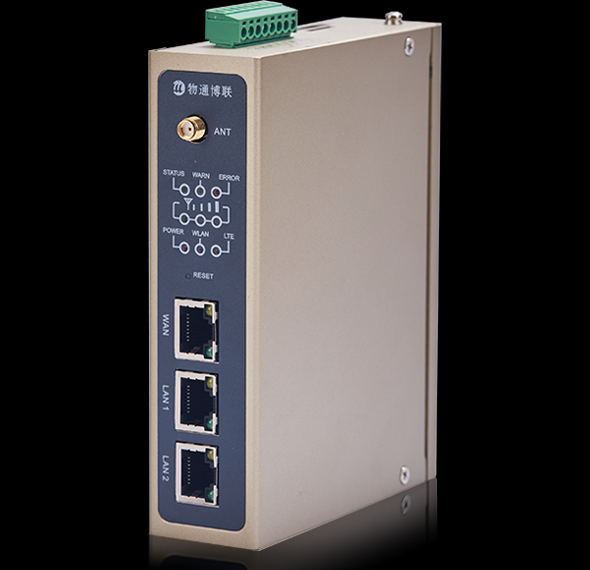

物通博聯·工業智能網關WG583，具有三個網口和兩個串口，支持4G/WIFI/有線以太網等多種網絡接入方式、支持采集包含PLC、儀器儀表、CNC、機器手臂等各種工業設備的數據、內嵌各種工業協議和邊緣計算功能，支持通過MQTT/MODBUS/OPCUA/HTTP等協議對接到各種工業互聯網平臺和上位機軟件，同時支持串口轉發、數據透?jìng)鳌⑦h(yuǎn)程維護、遠程配置管理及數據加密等高級功能。

WG583

系統功能

能耗實時監測

通過網關實現對各建筑、各樓層、各系統的能耗情況的全天候7*24小時的自動化數據采集，替代人工抄表有效減少工作量和成本，全面掌握如空調、照明、電梯、生產等能耗信息。

異常告警管理

園區可以根據不同用戶、不同區域的用能需求合理配置告警規則。當監測到異常超限數值時，自動通過微信、短信、郵件等方式告警，精確到電表表號、告警時間、告警類型等信息。

設備集中管理

對接入系統的設備進行統一監控和管理，查看各個電表的基本信息、運行狀態、告警頻率、運維記錄等信息，構建設備電子檔案，有助于設備更新與維護工作的合理開展。

數據報表查詢
通過對不同時段、不同區域的能耗情況進行分項計量、匯總、統計，并可以生成各類數據報表或曲線圖；同時也能查詢告警列表、設備列表等信息，一目了然，快速精準定位。

能耗成本核算

能耗數據共享集成到園區財務管理系統中，從而實現各個企業能耗成本的自動核算與繳費情況，也能方便園區日用電、月用電等成本的核算，協助能耗審計，提升工作效率。

節能數據分析

接入能耗數據打造可視化數據大屏，全方面了解園區用能情況、高能耗用戶等信息并實現數據分析決策，合理運用儲能、光伏、峰谷電價等手段提高能源利用效率，加強節能管理水平。

方案效益

通過產業園能耗監測物聯網系統，園區可以直接減少工人抄表的工作量和成本支出，也能更方便的管理和監控能耗情況，精準定位到異常問題并及時采取措施，從而實現節能運營和提高能源使用效率，降低運營成本，打造綠色低碳節能工業園區。
