對很多中小型企業來說，如何順應數字化和物聯網的發展潮流，選擇合適的物聯網平臺是非常重要的一步。沒有IOT平臺開發技術積累和實踐經驗的企業，自己從頭開始開發，就要耗費掉大量的時間、精力和資源，而選擇市面上成熟的阿里云IOT平臺，就能節省自己開發的試錯成本，也快速實現各類智能功能的應用。

對此，物通博聯提供工業智能網關連接阿里云IOT平臺的解決方案，實現工業設備數據采集到平臺可視化監控與管理的便捷配置操作，快速打造工業物聯網系統。





操作步驟



1



阿里云賬號設置



打開www.aliyun.com（阿里云）網頁，點擊免費注冊或者直接通過阿里巴巴會員賬號、淘寶賬號、支付寶賬號直接登入即可。





2



進入物聯網平臺

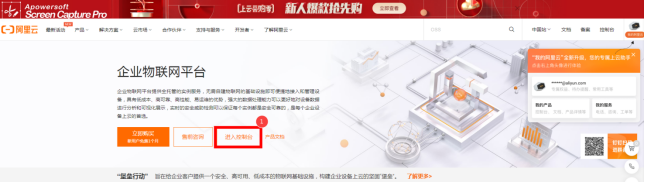

點擊控制臺

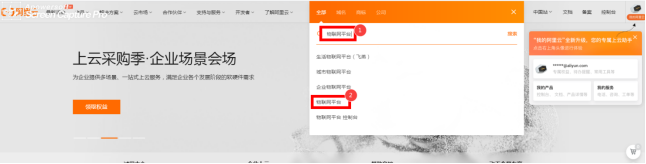

激活控制臺阿里云物聯網（IOT）套件，搜索物聯網平臺，初次試用需要激活。





3



創建項目





產品概述：阿里云的產品相當于物通博聯的機型，首選建立網關的基本信息，基本信息包含產品和設備。 步驟詳見以下內容：

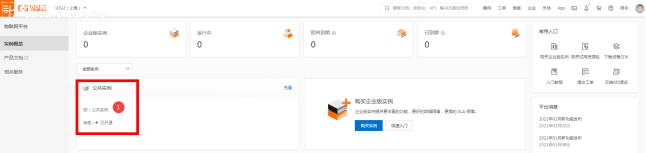

點擊公共實例進入設備管理界面

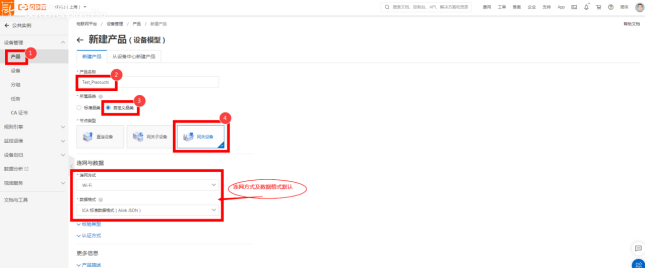

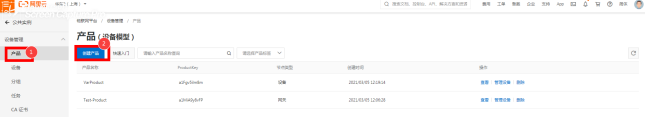

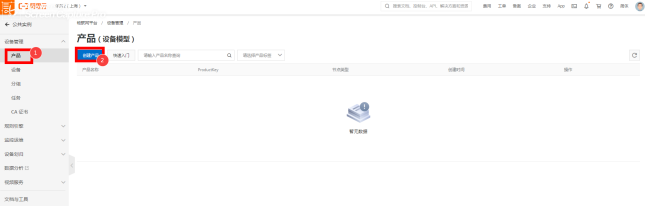

1、網關創建產品

提示：創建項目的名稱定義（可根據實際場景），所屬品類根據實際場景

選擇節點類型選“網關設備”，連網方式及數據格式默認。詳見圖2



以下是圖2 ：

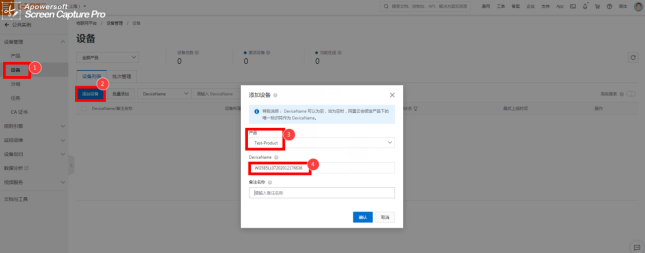

2、網關添加設備

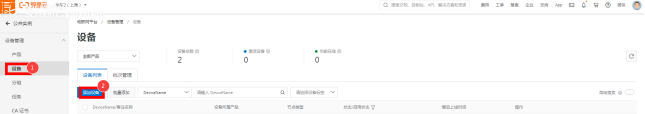

項目生成后，點擊“設備管理”選擇“設備”，選取右邊“添加設備”。

選擇剛添加產品網關的名稱，DeviceName請?zhí)顚懳锿ú┞?lián)對應項目網關的網關系列號，備注名稱可以設置成跟產品相關的名稱。詳見以下圖



3、設備信息建立

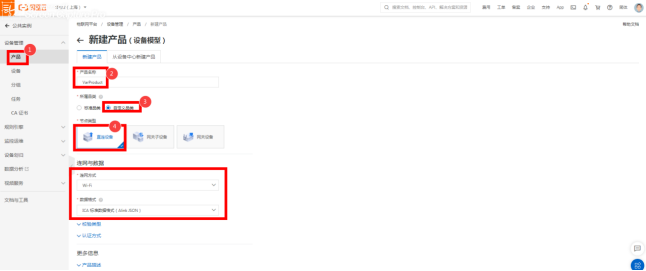

（1）設備創建產品

（2）創建項目的名稱

所屬品類根據實際場景選擇，節點類型選“直連設備”，連網方式，數據格式默認。詳見圖2



以下圖2：



4、設備添加設備

項目生成后，點擊“設備管理”選擇“設備”，選取右邊“添加設備”。

選擇剛添加產品設備的名稱，這里DeviceName填的是設備的名稱定義（可根據實際場景）詳見圖2



以下圖2：





4



網關界面云平臺關聯





1、云服務器參數配置

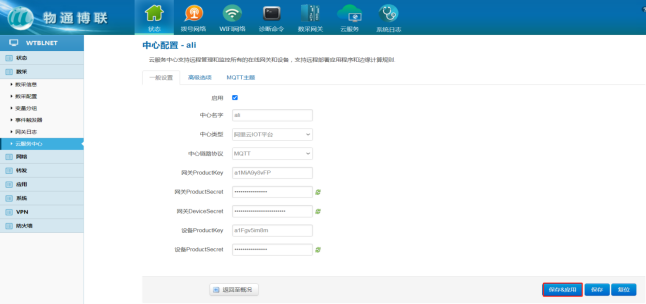

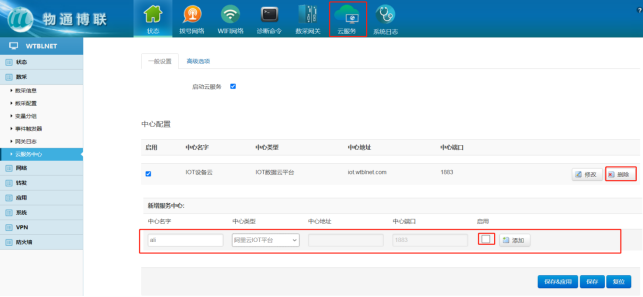

打開物通博聯網關WEB界面，可刪除原有的服務中心，新建一個連接中心，中心類型選擇阿里云IOT平臺，啟用√ 點擊“添加” 保存應用



點擊修改，填寫對應數據

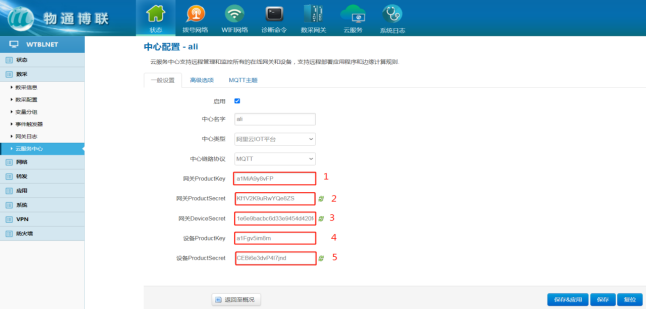

以下是填寫網關成品展現。詳細步驟往下看：

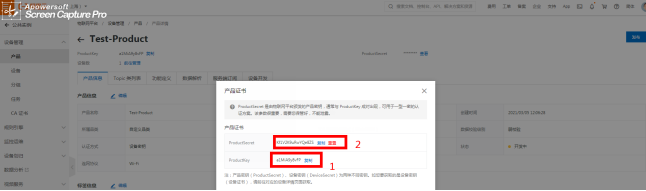

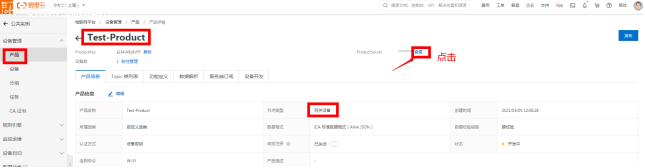

產品管理中點擊“節點類型為網關設備”的產品

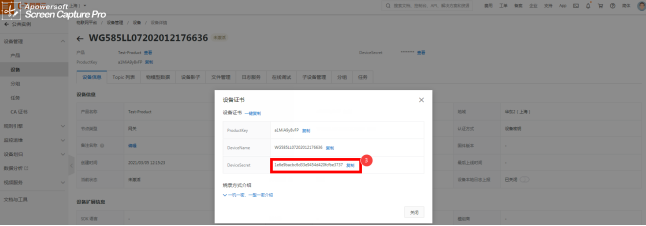

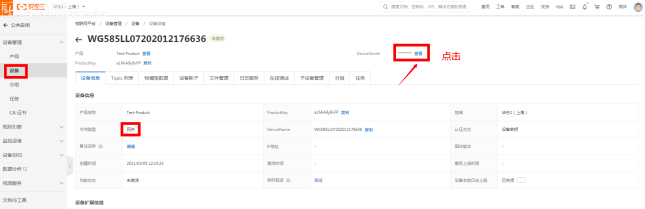

設備管理中查看節點類型為網關的設備

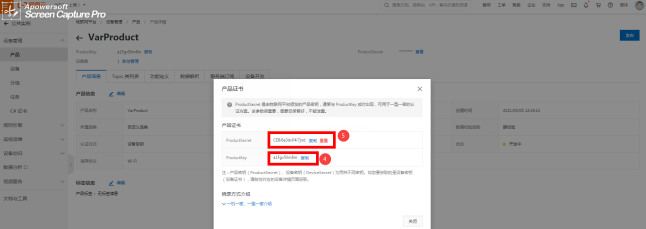

產品管理中點擊“節點類型為設備”的產品



以上填寫完成后網關界面點擊“保存”，可回阿里云確認網關是否激活在線

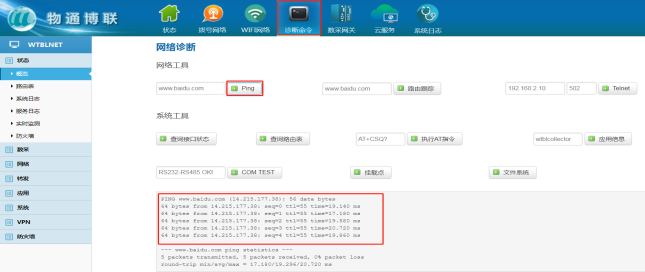

（前提網關需要聯網）如何查看有沒有聯網 詳見圖2

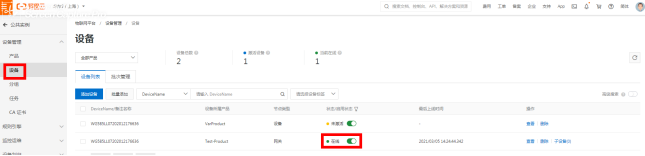

以下是圖2：出現以下界面網關在線狀態



2、采集配置

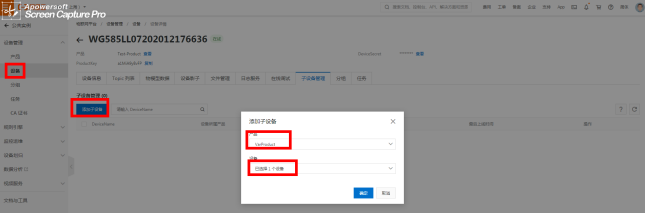

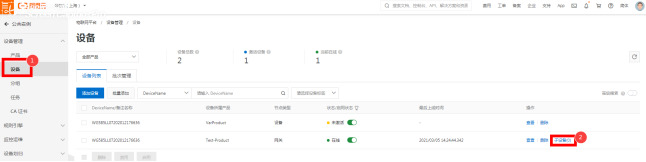

添加并激活子設備



如果網關需要采集多臺的PLC設備在阿里云端可以在改產品設備中新增對應臺數的子設備，1臺PLC設備對應1個阿里云平臺的子設備。

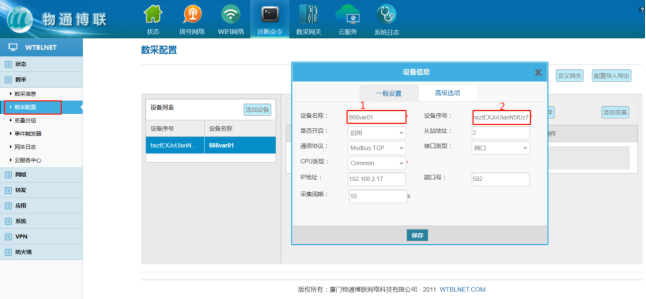

返回網關WEB界面，網關數采配置界面“添加設備”的數據參數。這邊模擬采集數據用modbus slave模擬工具進行采集，也能用PLC進行采集。

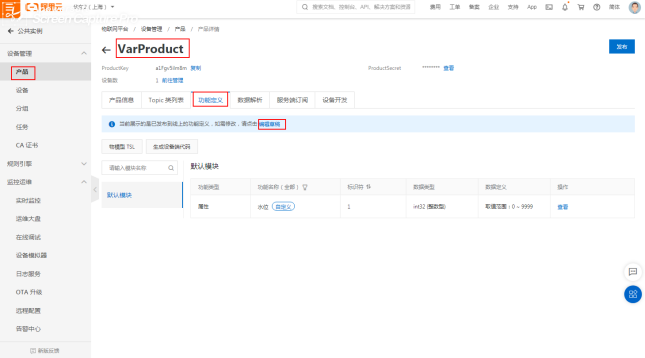

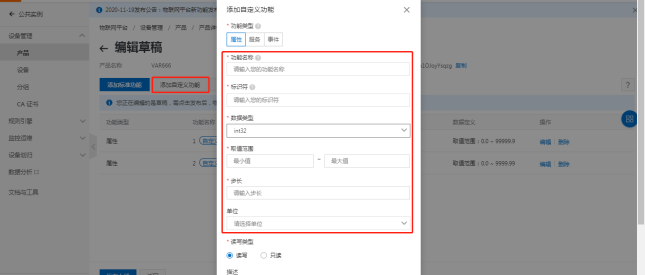

點擊產品—節點類型為（設備）—查看—功能定義—自定義功能。（阿里云變量上限只能添加256個）



數據類型可選擇int、float、double、enum、bool

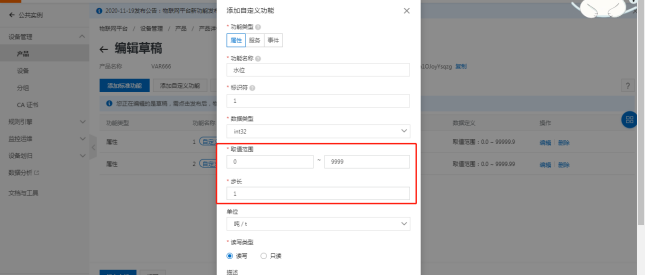

設置了步長之后，會影響到數據的取值，首先您要知道只有int、float、double類型的數據有步長，bool類型的是沒有的。

例如:

有一個屬性，取值范圍是0-100，并且規定了只能取整十的數據（也就是10，20，30這樣），那這個時候您設置步長為10就可以滿足要求了。

取值范圍、單位根據現場實際應用填寫。

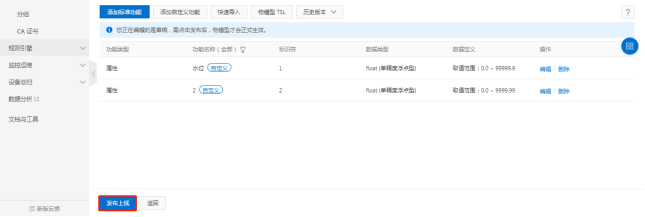

添加完后要點擊發布更新

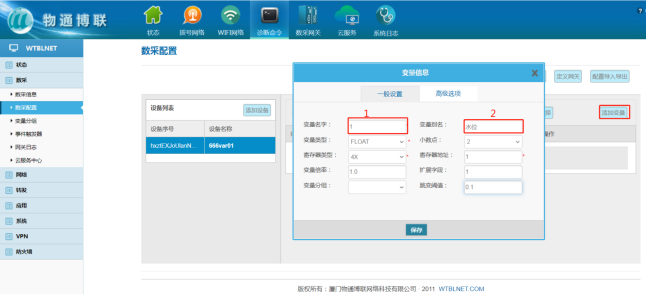

填寫完畢后返回網關數據配置界面“添加變量”的數據參數

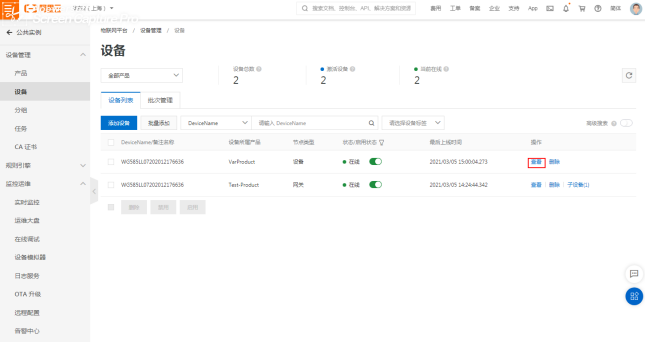

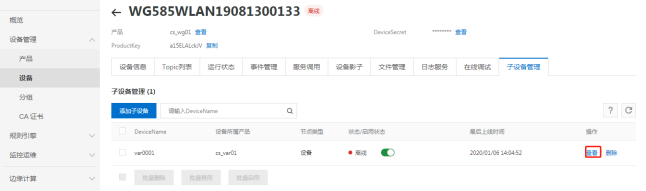

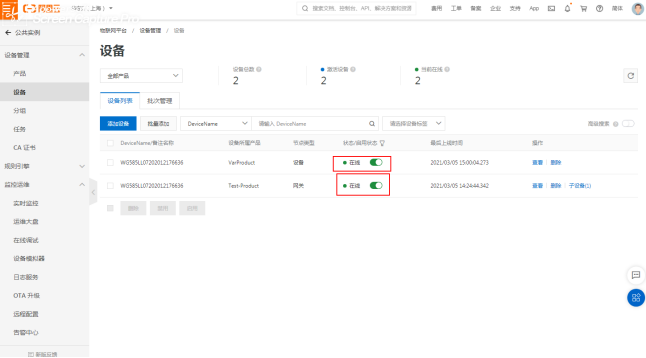

完成后查看設備是否激活成功



3、查看運行狀態

網關本地?cái)?shù)據采集是否有采到值，網關采集到的值是否上傳到阿里云平臺所顯示的值是否正確。





*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
