模擬量I/O采集是將模擬信號轉換為數字信號，并進行采集、處理和存儲的技術，廣泛應用于各種工業控制、生產過程監測、儀器儀表測量等領域。

常見的模擬量包括溫度、壓力、流量、振動、電壓、電流等，通過采集這些模擬量IO數據并上傳到云平臺，可以實現設備狀態的遠程監控、故障報警與遠程控制等功能，有效提升生產效率和管理水平。

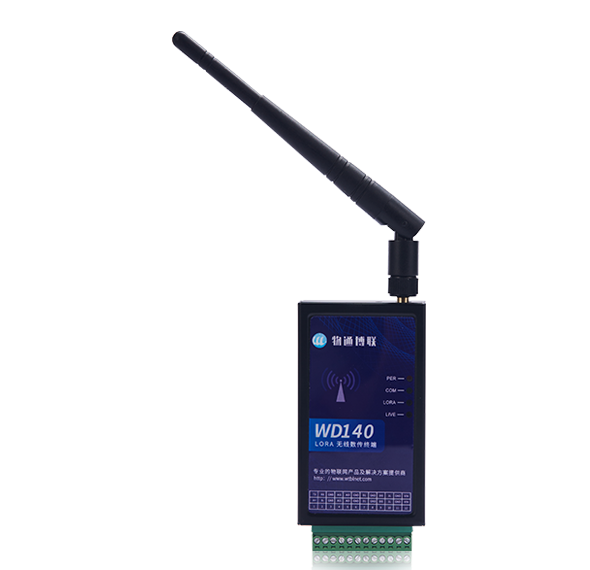

物通博聯推出的工業數采終端WD140是一款工業級Modbus I/O數據采集及LORA傳輸智能終端，支持4G無線傳輸和LORA無線傳輸、支持IO數據采集、支持Modbus RTU協議和無線透?jìng)鞯裙δ?。WD140本身具有的模擬量采集，數字量采集和數字量控制功能，可以在一些應用場合直接替代PLC實現無線I/O采集和控制，不僅易于施工而且節省成本。

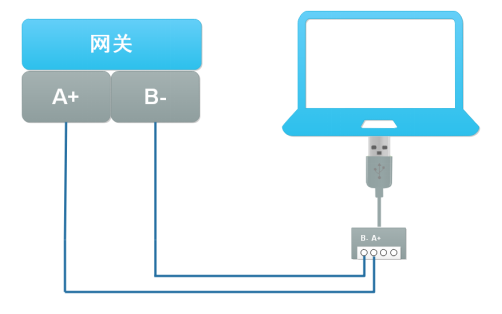

1、準備一條USB轉RS485串口線，USB連接電腦，RS485串口線的A+和B-分別連接到WD140的A+以及B-，如下圖：

1、WD140支持使用配置工具配置和Modbus協議配置，建議使用WD240配置工具進行配置。

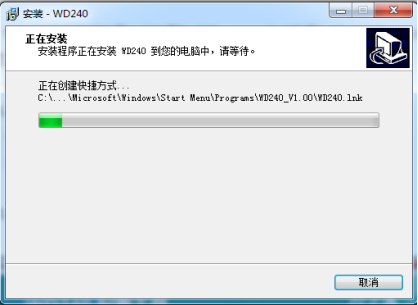

2、安裝WD240配置工具

1、讀取配置

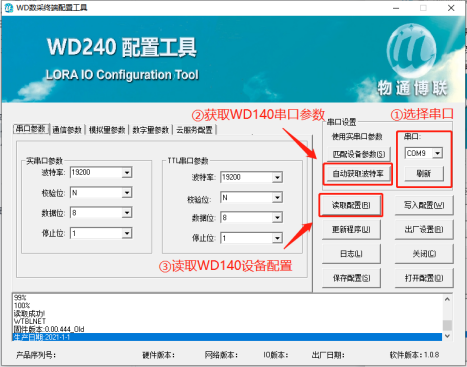

打開配置工具，選擇相應的串口，點擊“自動獲取波特率”，獲取成功后點擊“讀取配置”。

2、設置串口參數

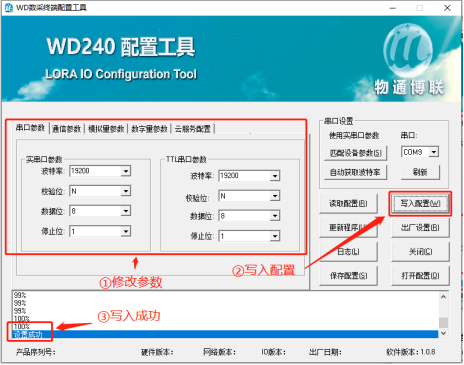

可以通過配置工具修改WD140設備的串口參數以及通訊參數（相關配置的說明請繼續閱讀此文檔），修改完成后點擊“寫入配置”，等待下方提示寫入成功后即可。

注意：如果修改了串口波特率，需要點擊“自動獲取波特率”，重新匹配串口參數。

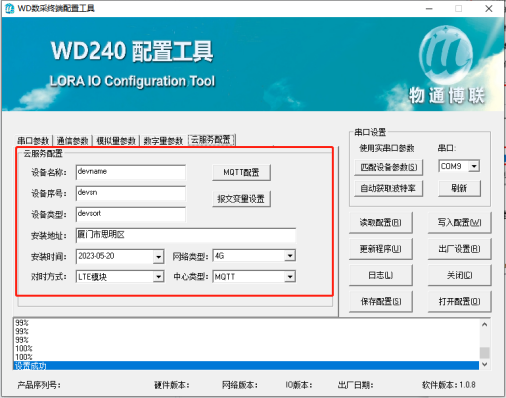

3、設置云服務

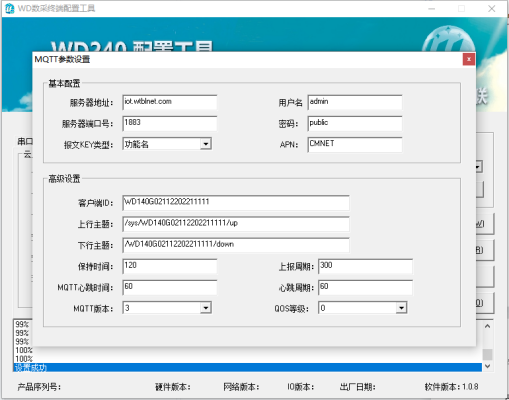

設置好基本參數后，點擊“MQTT配置”，配置MQTT服務器的IP地址，端口以及上下行主題（Topic）等參數，如下圖：

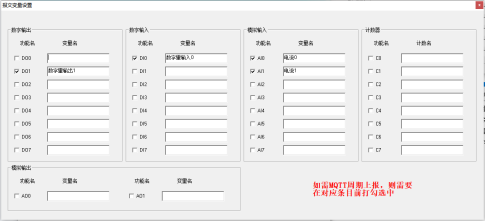

注：如果需要配置串口數據透?jìng)鞯組QTT服務器，只需要在上下行主題加入“trans”字樣即可，主題中含有“trans”即代表網關為透?jìng)髂Ｊ?。配置好MQTT參數后，關閉子窗口，點擊“報文變量設置”，可自定義變量名稱，可按需設置需要上報的點位，在需要上報的點位名稱前面打鉤即可，如下圖：

所有配置完成后，點擊“寫入配置”，下方提示寫入成功后，等待網關上線即可。
